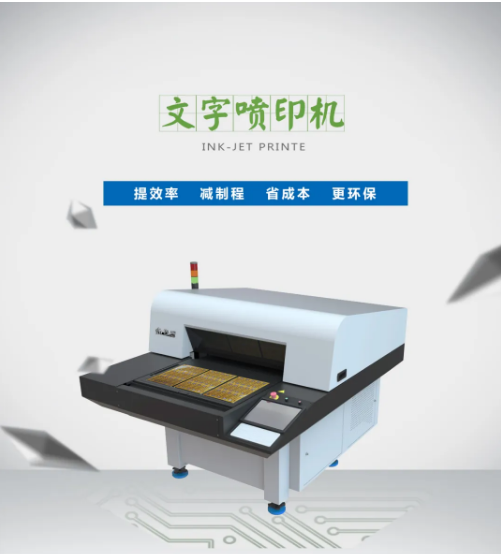

PCB线路板表面的字符图形，以往多采用丝网印刷的方式印刷，但近年来越来越多厂家采用文字喷印技术。今天给大家介绍的就是这种更高效、减制程、省成本、更环保的字符喷印技术方案——协辰文字喷印机。











1





　　丝网印刷制程与协辰文字喷印机制程对比：









　　协辰文字喷印机即印即干，是一种比传统丝网印刷高效、简便的字符喷印解决方案，可缩短生产周期、节省生产设备，省去菲林等耗材及成本。







2





　　协辰文字喷印机对比传统丝网印刷优势：

　　1、高精度：CCD自动对位，自动收放涨缩保证打印精度。最大喷印分辨率1440dpi。

　　2、精细文字：采用知名品牌喷墨打印头，更精细的喷印品质。最小文字尺寸500μm/400μm，最小线宽75μm/60μm。

　　3、高效率：多行构造的喷墨打印头，喷印速度更高。

　　4、周期短：无需制作网版，三步到位，缩短生产周期。

　　5、喷印面积包容性强：最大喷印面积610*762mm，线路板厚度范围0.1-10mm，包容性强。

　　6、多喷印模式：量产、高精度和自定义模式。

　　7、省成本：省去丝网制程的多种设备与材料成本、人工成本。

　　8、更环保：不会产生污染物，对环境及操作人员友好。







3





　　协辰文字喷印机还有哪些人性化的特点：



　　1. 自动的标签印刷设置，可以自定义序列号，支持各种二维码。



　　2. 无需销钉，简洁快速的靠边对位系统。



　　3. 全夹具台面，最大程度的保证每张板文字品质的一致性。







　　4. 全封闭油墨管路系统，零油墨浪费。



　　5. 自动喷头清洁系统，延长喷头使用寿命。



　　6. 软板台面专用夹具，支持三拼一起喷印，减少收放板时间，提升喷印产出。







　　7. 使用UV-LED灯，控制更好，保证字符的圆润和可靠的附着力。



　　8. 界面简单，易学易用，迅速上岗。











　　协辰文字喷印机直接在PCB板上喷印文字，省去复杂的工艺流程，省去菲林网版加工耗材，省去制网成本、菲林成本、人工成本，具有简化生产管理、提升产品质量、加快生产进度、缩短交期等明显优势，助力PCB厂商绿色生产、实现高效稳定收益。腾创达电路样品小批量订单都是用协辰文字喷印机,生产效率高,客户满意度也不错,使用起来也便捷,大大的减少了腾创在工厂人员成本.

    我们的产品包括：多层板、阻抗板、高频板、高TG厚铜箔板、埋盲孔板、铝基板、混合介质板、HDI、刚柔结合板、特种基板及定制各种特定要求的印制电路板。公司已具备生产32层板技术，板厚孔径比最高可达26：1，最大板厚7.0mm，最大铜厚15OZ，最小机械钻孔0.10mm，最小镭射钻孔3mil，最小线宽/间距：2.0/2.0mil。公司拥有成熟HDI板二阶/三阶以及多层任意互联生产技术；对厚板、厚铜板、混压板、高频板、高TG板、高精度阻抗控制板、背板、埋容埋阻板等有着丰富的生产经验。
